Электрод Зонд-1

Тип товара: Электроды сравнения

Измерительный "Зонд-1" предназначен для измерения поляризационного потенциала на линейной части на промплощадках магистральных трубопроводов методом прерывания тока поляризации вспомогательного электрода. Зонд работает совместно с мультиметрами 4331, 43313.1 или аналогичными приборами.

"Зонд-1" может быть использован как переносной медносульфатный электрод при проведении оперативных измерений в системах ЭХЗ подземных сооружений.

Конструктивные особенности и принцип работы

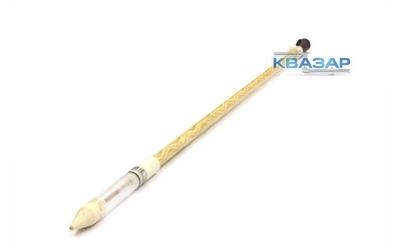

"Зонд-1" состоит из дюралевой (пластмассовой) штанги-трубы диаметром 22 мм, на конце которой запрессован блок электродов - медносульфатного измерительного и стального вспомогательного. На другом конце штанги запрессована упорная рукоятка - (см. рис.).

Измерительный электрод состоит из прозрачного корпуса с пористой пробкой из пористой керамики и стержня из меди марки МО.

Вспомогательный электрод в виде усечённого конуса изготовлен из нержавеющей стали марки 1Х18Н9Т.

Внутренняя полость измерительного электрода заполняется насыщенным раствором чистого медного купороса в дистиллированной воде.

В нерабочем состоянии пористая пробка измерительного электрода закрывается защитным колпачком.

Порядок работы

Измерения поляризационного потенциала сооружения производятся с помощью прибора 43313.1, к которому подключается "Зонд-1".

Для улучшения контакта с грунтом растительный покров необходимо удалить, а электрод зонда опустить в предварительно подготовленное заглубление, пробитое специальным пробойником из шестигранного прутка размером S=19 мм и длиной 500 мм².

При измерениях на трубопроводах зонд следует располагать над осью трубы.

При проведении измерении поляризационного потенциала методом "выносного электрода" рекомендуется использовать измерительный провод длиной до 1 км.

Технические характеристики

Разность потенциалов между двумя электродами (поляризация электродов), не более 2 мВ.

Электрическое сопротивление между двумя электродами, погруженными в электролит, не более 400 Ом.

Электролит, заливаемый в электрод - насыщенный раствор медного купороса (СuSO₄).

Площадь рабочей поверхности вспомогательного электрода (ГОСТ 9.602.89) - 625 мм².
