Универсальный электротехнический лабораторный стенд Квазар-02

01662
1 702 800 руб.
В наличии
+
Варианты оплаты
Доставка
Наши преимущества

Собственное производство
Научный подход
Скидка до 15% от суммы заказа
Скидка за отзыв
Более 30 лет производства
Гарантия 1 год
Доставка по России и ЕАЭС




Лабораторный универсальный электротехнический стенд "Квазар-02" состоит из стенда "Квазар-01" и дополнительных четырех нижеуказанных блоков.

Для проведения лабораторных работ по электротехнике необходимо из стенда "Квазар-01" извлечь "Блок цифровых устройств" и "Блок аналоговых устройств" и установить на их место "Блок подключения электродвигателей" и "Блок аппаратуры управления" в соответствии с методическими указаниями.


Лабораторный стенд предназначен для проведения лабораторного практикума со студентами высших, и средних учебных заведений, со слушателями учреждений повышения квалификации и переподготовки кадров электротехнического направления. Универсальный лабораторный стенд позволяет организовать лабораторный практикум по дисциплинам:

  1. «Электротехника с основами электротехники»;
  2. «Теоретические основы электротехники»;
  3. «Основы теории цепей»;
  4. «Теория нелинейных электрических и магнитных цепей» и т.д. в соответствии с перечнем лабораторных работ, рекомендованных научно-методическим советом по электротехнике и электронике Министерства образования и науки Российской Федерации.

Основной особенностью лабораторного стенда является возможность его использования для широкого спектра электротехнических дисциплин. Это достигается его блочной конструкцией, позволяющей создавать рабочее место в соответствии с целями и задачами той или иной специальности, обозначенной в соответствующем государственном образовательном стандарте.

Состав лабораторного универсального стенда "Квазар-02"

НаименованиеФото изделия
1.Лабораторный универсальный стенд "Квазар-01"

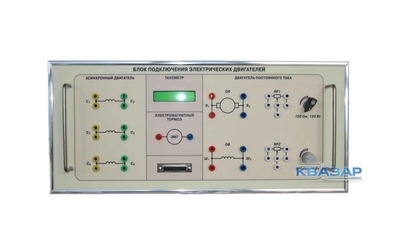

2.Блок подключения электрических двигателей
3.Блок аппаратуры управления

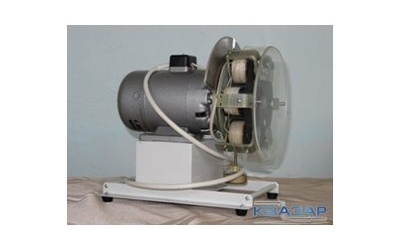

4.Асинхронный двигатель с электромагнитным тормозом
5.Двигатель постоянного тока с электромагнитным тормозом

В случае доукомплектации стенда "Квазар-02" персональным компьютером с осциллографической приставкой, возможно проведение следующих лабораторных работ по дисциплинам "Теоретические основы электротехники" и "Основы теории цепей":

  1. "Исследование неразветвленной линейной электрической цепи переменного тока при последовательном соединении R, L и R, C", "Исследование цепи синусоидального тока при параллельном соединении R, L и R, C", "Исследование электрических цепей со взаимной индуктивностью" для изучения параметров синусоидальных напряжений и токов и сдвига фаз между ними;
  2. "Исследование резонанса напряжений", "Исследование резонанса токов в разветвленной цепи синусоидального тока" для изучения сдвига фаз между синусоидальными напряжениями и токами, а также для исследования частотных характеристик двухполюсников;
  3. "Исследование линейных цепей несинусоидального периодического тока", "Исследование электрических цепей с нелинейными резистивными элементами", "Исследование индуктивной катушки с ферромагнитным сердечником", "Исследование последовательного соединения индуктивной катушки с ферромагнитным сердечником и конденсатора" для изучения формы несинусоидальных токов и напряжений и спектров этих сигналов;
  4. "Исследование переходных процессов при разряде конденсатора на резистор и индуктивную катушку" для изучения параметров экспоненциальных сигналов апериодических, предельных апериодических и колебательных переходных процессов, а также их спектров;
  5. "Исследование пассивного четырехполюсника", "Исследование электрических фильтров" для изучения коэффициентов передачи по току и напряжению, а также для построения амплитудно-частотных и фазо-частотных характеристик четырехполюсников и фильтров.

Также лабораторный стенд "Квазар-02" вместе к подключенными к нему компьютером и осциллографической приставкой позволяет проводить такие лабораторные работы по дисциплинам "Общая электротехника" и "Электротехника и электроника", как:

  1. "Анализ однофазных неразветвленных цепей переменного тока с RL- и RC-приемниками", "Исследование однофазного трансформатора" для изучения параметров синусоидальных напряжений и токов и сдвига между ними;
  2. "Исследование неразветвленной электрической цепи переменного тока", "Исследование разветвленной электрической цепи переменного тока" для изучения сдвига фаз между синусоидальными напряжениями и токами, а также для исследования частотных характеристик двухполюсников;
  3. "Магнитные цепи с переменной магнитодвижущей силой", "Исследование полупроводниковых выпрямителей малой и средней мощности", "Исследование параметрического стабилизатора напряжения" для изучения формы несинусоидальных токов и напряжений и спектров этих сигналов;
  4. "Исследование логических микросхем" для изучения параметров прямоугольных сигналов тока и напряжения, обеспечивающих передачу логических сигналов цифровых микросхем;
  5. "Исследование характеристик одиночного усилительного каскада на биполярном транзисторе", "Исследование операционных усилителей" для изучения коэффициентов передачи по току и напряжению, а также для построения амплитудно-частотных и фазо-частотных характеристик.

Использование двухканального осциллографа позволяет отказаться от коммутатора и повысить качество регистрируемых осциллограмм и упростить работу по их анализу.

Лабораторные стенды должны устанавливаться с соблюдением действующих санитарно-гигиенических норм в помещениях без повышенной опасности, оснащенных системой пожарной сигнализации.

Силовая цепь в помещении, где устанавливаются стенды, должна быть спроектирована проектной организацией, имеющей право проведения таких работ. Монтаж силовой цепи должен осуществляться предприятием или лицами, имеющими соответствующую лицензию.

Для формирования лаборатории на основе УЛС рекомендуется: установка разделительного трансформатора, понижающего с 220/380В на первичной обмотке, до 127/220В на вторичной, включенной по схеме соединения звезда с изолированной нейтралью.

Подключение стендов к силовой цепи осуществляется гибким кабелем к розеткам, установленных на стенах помещения. Рекомендуется использование скрытой электропроводки четырехжильным медным проводом в двойной изоляции. Выбор сечения проводов осуществляется исходя из суммарной мощности потребителей. Паспортная мощность одного стенда составляет не более 500Вт.

При эксплуатации лабораторного стенда не возникают явлений, вызывающих вред здоровью человека, не наносят вред окружающей среде, в том числе по условиям работы в электромагнитном поле.

В составе стенда отсутствуют ядовитые вещества и материалы, требующие специальных приемов утилизации.
