Тип товара: Электроды сравнения
Медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® используются в системах электрохимической защиты от коррозии и применяются для измерения потенциала подземного металлического сооружения.
Электроды сравнения являются стационарными и устанавливаются в грунт на глубину укладки трубопровода обязательно ниже глубины промерзания грунта. Измерения потенциала проводятся в соответствии с требованиями ГОСТ 9.602-2005.
Электроды сравнения изготовлены в климатическом исполнении «У» категории 1 ГОСТ 15150.
В зависимости от конструктивного исполнения различают четыре разновидности электрода сравнения СМЭС.
| СМЭС-1 | однокорпусной медно-сульфатный электрод сравнения |
| СМЭС-1ВЭ | однокорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом |
| СМЭС-2 | двухкорпусной медно-сульфатный электрод сравнения |
| СМЭС-2ВЭ | двухкорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом |
Техническое описание
Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

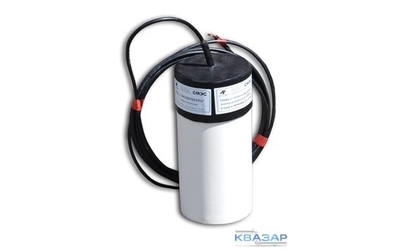

Корпус электрода сравнения СМЭС-1 заполнен медным купоросом, в который погружен медный электрод в форме спирали. Электрод сравнения снабжен измерительным проводом марки ВПП 1х6.
Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой. Засыпка изготовлена на основе бентонита и предназначена для обеспечения электролитического контакта измерительного модуля электрода сравнения с окружающим грунтом.
Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.
Стационарные медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.
Технические характеристики
| Наименование параметров | СМЭС-1 | |||
| Потенциал (по х.с.э.), мВ | -120 ± 15 | |||
| Переходное электрическое сопротивление, Ом, не более | 100 | |||
| Габаритные размеры, мм: | ||||
| высота | 300 ± 5 | |||
| диаметр | 100 ± 3 | |||
| Масса, кг | 4,5 ± 0,1 | |||
| Срок службы, лет, не менее | 10 | |||
Для оформления заказа на медно-сульфатные электроды сравнения длительного действия СМЭС «МЕНДЕЛЕЕВЕЦ»® (ТУ 3435-016-24707490-2007) используется следующее условное обозначение:
5хСМЭС-1-9,
где 5 — количество заказываемых комплектов; СМЭС-1 — разновидность электрода сравнения; 9 — длина измерительного провода, м (указывается при необходимости комплектации проводом нестандартной длины; в стандартной комплектации длина провода 7 м, в обозначении не указывается)
