Тип товара: Приборы контроля ЭХЗ

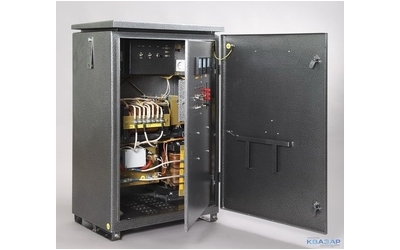

Выпрямители В-ОПЕ-М предназначены для автоматической стабилизации и поддержания защитного тока и потенциала на заданном уровне. Коэффициент пульсации выходного напряжения не более 3%.
Область применения В-ОПЕ
Предприятия различных видов деятельности, имеющие подземные металлические сооружения: магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы и другие трубопроводы различного назначения), объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов от рельсового электротранспорта.
Конструктивные особенности выпрямителей В-ОПЕ-М
Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, а встроенных электронных узлов - IP44 по ГОСТ 14254-96.
Выпрямители В-ОПЕ имеют возможность подключения к различным системам телемеханики для дистанционного управления и контроля:
- величины измеряемой разности потенциалов, выходного напряжения, выходного тока;
- накопительного учета потребляемой электроэнергии;
- дистанционной установки защитного потенциала (в автоматическом режиме поддержания защитного потенциала);
- дистанционной установки защитного тока (в автоматическом режиме стабилизации защитного тока);
- дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения);
- несанкционированного доступа внутрь выпрямителя.
Выпрямитель В-ОПЕ-М адаптирован к основным системам телемеханики: «УНК-ТМ», «Магистраль-2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР».
Стабильная работа в климатических зонах в широком диапазоне температур окружающей среды: от минус 45°С до +45°С.
Повышенная защита от механических повреждений. Толщина стального корпуса - 2мм.
Порошковое покрытие значительно повышает коррозийную стойкость корпуса.
Специальная, вандалоустойчивая конструкция замков, обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа.
Надежная система сигнализации о несанкционированном доступе.
Увеличен технический ресурс до 100000 часов, срок службы до 20 лет.
Дополнительно установлен счетчик времени наработки, указывающий время подачи напряжения питающей сети на выпрямитель и нахождения выпрямителя во включенном состоянии.
Выпрямители В-ОПЕ-М обеспечивают:
- высокую точность поддержания защитного потенциала - до ±0,5% и защитного тока до ±1% (в автоматическом режиме работы);
- заданные электрические параметры при изменении напряжения питающей сети от 176В до 242В, а так же работоспособность при изменении напряжения питающей сети от 150В до 250В;
- автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжения питающей сети (при перебоях в электроснабжении);
- отвод блуждающих токов с защищаемого сооружения на анодный заземлитель (дренирование токов) при отсутствии напряжения питающей сети;
- стабильную работу при сбросе и набросе нагрузки;
- эффективную защиту от перегрузок и коротких замыканий в цепи нагрузки;
- эффективную защиту от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки;
- возможность увеличения выходного напряжения до 2Uном при токе 0,5Iном;
- возможность уменьшения выходного напряжения до 0,5Uном при токе Iном;
- учет времени наличия на сооружении защитного потенциала, величиной не менее заданного;
- экономичное энергопотребление за счет высоких энергетических показателей и накопительный учет электроэнергии встроенным электронным счетчиком;
- низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р51522-99.
Режим работы выпрямителей В-ОПЕ-М:
- автоматическое поддержание защитного потенциала на заданном уровне, в диапазоне от -0,5В до -3,5В;
- автоматическая стабилизация и поддержание защитного тока на заданном уровне;
- ручное регулирование выходного напряжения;
- режим неуправляемого выпрямителя (резервный).
Комплект В-ОПЕ-М
Поставляется выпрямитель В-ОПЕ-М в комплекте с медно-сульфатным электродом сравнения ЭНЕС-1, ЭНЕС-МС-2.
Технические характеристики
| Показатели | Значения параметров для типов выпрямителей В-ОПЕ | ||||||
| 15-20-У1 | 25-24-У1 | 42-24-У1 | 42-48-У1 | 63-48-У1 | 84-48-У1 | 104-48-У1 | |
| Напряжение питающей сети, В |
220 (+22/-44) | ||||||
| Частота питающей сети, Гц |
50±3 | ||||||
| Номинальная выходная мощность, кВт |
0,3 | 0,6 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 |
| Номинальный выходной ток, А | 15/7,5 | 25/12,5 | 42/21 | 42/21 | 63/31,5 | 84/42 | 104/52 |
| Номинальное выходное напряжение, В |
20/40 | 24/48 | 48/96 | ||||
| Полная потребляемая мощность, не более, кВА | 0,5 | 0,87 | 1,43 | 2,7 | 4,0 | 5,3 | 6,54 |
| Коэффициент полезного действия, % | 70 | 78 | 82 | 87 | 88 | 89 | 90 |
| Коэффициент мощности, не менее | 0,85 | ||||||
| Диапазон регулирования выходного тока, не менее, % | 0-100 | ||||||
| Коэффициент пульсации выходного напряжения (тока), не более, % | 3 | ||||||
| Диапазон регулирования установки заданной разности потенциалов, не менее, В | 0,5-3,5 | ||||||
| Точность поддержания защитного потенциала, % | ±0,5 | ||||||
| Точность поддержания защитного тока, % | ±1,0 | ||||||
| Габаритные размеры, мм | 600x400x800 | 600x400x975 | 600x400x1175 | ||||
| Масса, не более, кг | 107 | 117 | 125 | 160 | 180 | 200 | 230 |
| Технический ресурс, не менее, ч | 100000 | ||||||
| Срок службы, не менее, лет | 20 | ||||||
