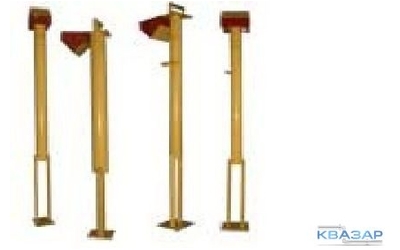

Тип товара: Стойки контрольно-измерительного пункта
Стойка стационарного контрольно-измерительного пункта предназначена для оборудования трассовых, дренажных (в точках дренажа УКЗ) и анодных контрольно-измерительных пунктов диагностики.
Особенности
Большое количество исполнений стойки с различным сочетанием числа силовых и измерительных клемм.
Принцип работы
Организация и проведение на стойках СКИП контроля за правильностью работы средств ЭХЗ, измерение величины защитного (разностного и поляризационного) потенциала, подключение средств диагностики и проведение мониторинга защищаемых подземных металлических сооружений.
Условия эксплуатации
Стойка СКИП предназначена для работы в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды +50°С;
- нижнее значение температуры окружающей среды минус 50°С;
- атмосфера типа I и II.
Климатическое исполнение стойки У категории размещения 1 по ГОСТ 15150-69.
Обозначение изделия при заказе
Пример записи обозначения стойки СКИП-1 высотой 2 метра с восемью измерительными и шестью силовыми клеммами и с возможностью установки на ней блока БДРМ-2 при заказе и в документации другого изделия: "Стойка контрольно-измерительного пункта СКИП-1Б-8-6-2,0-УХЛ1ТУ 3663-001-73898500-2005".
Технические параметры стоек СКИП
| Параметры | Норма параметров | |
| СКИП-1 | СКИП-2 | |
| Габаритные размеры, мм | H*x260x250 | H*x260x250 |
| Диаметр стойки, мм: | ||
| наружный | 114 | 159 |
| внутренний | 107 | 152 |
| Масса, кг, не более | 27 | 33 |
| Сечение проводов, мм: | ||
| измерительные | до 2,5 | до 10 |
| силовые | до 35 | до 50 |
| Количество клемм, шт.: | ||
| измерительные | до 24(2х12) | до 48 (4х12) |
| силовые | до 8 (2х4) | до 16 (4х4) |
| измерительные вместе с силовыми | 12+4 | 24+8 |
*H - высота стойки указана в таблице исполнений
Конструкция
Конструктивно стойка представляет собой подставку (отрезок стальной трубы с приваренными к ней опорной плитой и панелью), на которой установлены клеммные панели с измерительными и силовыми клеммами. Клеммные панели закрывается откидной крышкой. Крышка снабжена двумя замками и имеет две наклонные плоскости для нанесения идентификационной информации. Исполнения стоек предполагают различные комбинации измерительных и силовых клемм, различную высоту, возможность установки на них БДРМ.
Конструкция измерительных и силовых клемм стоек обеспечивает возможность подключения к ним проводов без специального оконцевания. Клеммные панели разделены по функциональному принципу, что позволяет комплектовать стойки в широких пределах с различным сочетанием измерительных и силовых клемм.
По заказу потребителей возможно изготовление стоек с набором силовых и измерительных клемм. отличающимся от указанных в таблицах исполнений стоек СКИП. Трассы прокладки проводников расположены таким образом, что присоединяемые к верхним клеммным панелям измерительные проводники не перекрывают поверхностей нижних клеммных панелей.
Возможна поставка контрольно-измерительных стоек с закрепленными на них одно-, двухканальных диодно-резисторными блоками БДРМ-10-2-ХХ-У1 или БДРМ-25-2-ХХ-У1 (либо БДЗ), с подключением их к клеммным панелям стойки, которые могут использоваться как для совместной защиты подземных металлических сооружений, так и в качестве поляризованных электродренажей, регулировочных резисторов и вентилей при устранении вредного взаимовлияния соседних коммуникаций с раздельной защитой. По согласованию с заказчиком стойки могут поставляться в комплекте с измерительными и силовые кабельными наконечниками.
Высота стойки может быть изменена по согласованию с заказчиком.
